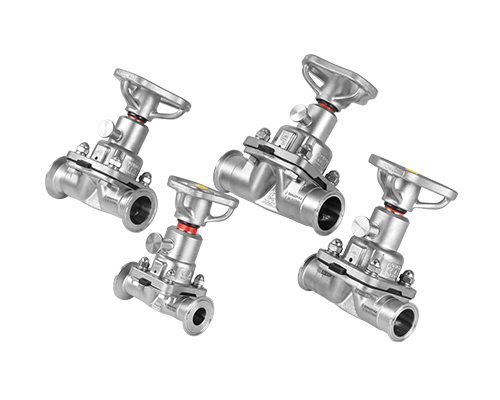

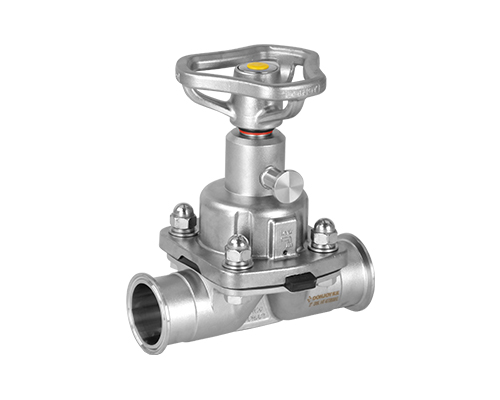

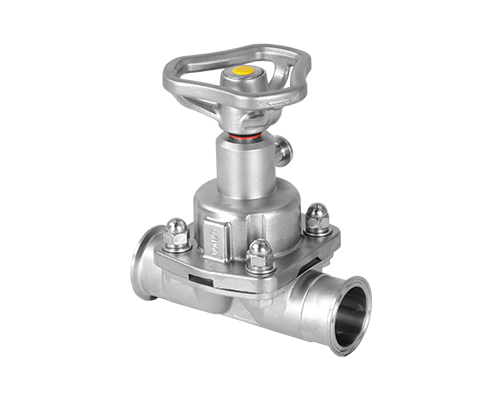

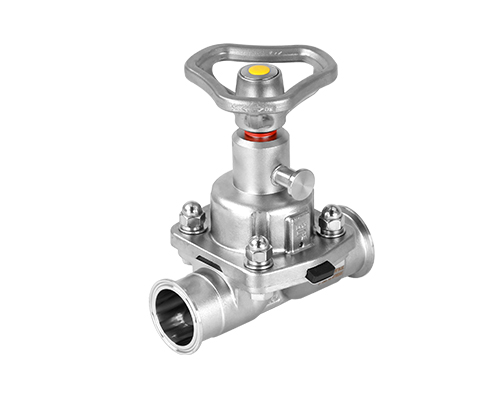

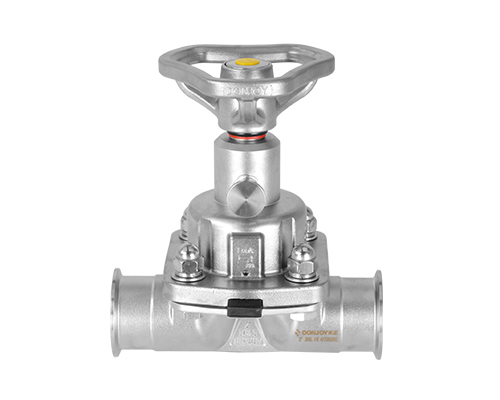

當隔膜閥轉動手輪時,一場精密的機械運動便悄然開始。手輪的旋轉帶動閥桿進行直線運動,閥桿將手輪的旋轉運動精準地轉化為自身的上下移動 。而閥桿的另一端連接著隔膜,隔膜是控制流體通斷的關鍵部件,隨著閥桿的移動而運動。當閥桿推動隔膜向下運動時,隔膜緊緊貼合在閥體的流道上,完全阻斷了介質的流動,閥門處于關閉狀態;反之,當閥桿帶動隔膜向上提升時,隔膜與閥體流道之間形成了通道,介質便能順暢地流過閥門,閥門開啟 。?再來說說這個獨特的閥桿位置鎖定機構,為閥門的穩定運行保駕護航。當我們調整好閥瓣位置后,想要固定住這個位置,鎖定機構就派上用場了。它通過一些巧妙設計的機械結構,比如卡齒、鎖銷等,將閥桿牢牢固定在當前位置 。這樣一來,無論外界環境如何變化,是流體壓力的波動,還是管道的震動,閥桿都不會輕易移動,從而確保閥瓣位置始終穩定,維持閥門當前的開度狀態 。?
技術參數
規格范圍: 1"-4"/DN20-DN100
壓力范圍:全真空 ~ 10bar
工作溫度: -10℃至120℃(150℃可選)
適用介質:水、油、氣及其它介質
接口類型:卡箍、焊接、螺紋、法蘭
閥體類型:直通/三通T型/三通U型
鋼制部件:AISI 304/1.4301 316L/1.4404
過流密封件:EPDM/FPM/EPDM+PTFE
外表面光潔度:亞光、噴砂處理
內表面光潔度:亮光(拋光處理),Ra<0.8um
